Interruptor diferencial: diferenças entre Tipo AC, A, F e B
O interruptor diferencial é um dos principais dispositivos de segurança de uma instalação elétrica. A sua função é detetar correntes de fuga à terra e interromper a alimentação quando essas correntes ultrapassam o valor definido pelo equipamento.
No entanto, nem todos os diferenciais funcionam da mesma forma. Existem diferentes tipos de interruptores diferenciais — Tipo AC, Tipo A, Tipo F e Tipo B — desenvolvidos para detetar diferentes formas de corrente residual.
Com o aumento da utilização de equipamentos eletrónicos, variadores de frequência, bombas de calor, sistemas UPS e carregadores de veículos elétricos, escolher corretamente o tipo de diferencial tornou-se especialmente importante.
Interruptor diferencial ou disjuntor diferencial: qual é a diferença?
Embora os termos sejam frequentemente utilizados como sinónimos, existe uma diferença técnica.
Um interruptor diferencial, também designado RCCB ou RCD, protege essencialmente contra correntes de fuga à terra.
Um disjuntor diferencial, ou RCBO, combina a proteção diferencial com proteção magnetotérmica contra sobrecargas e curto-circuitos.
Neste artigo vamos concentrar-nos principalmente nos interruptores diferenciais.
Diferencial Tipo AC
O interruptor diferencial Tipo AC deteta correntes residuais alternadas sinusoidais.
É uma das soluções mais tradicionais e pode ser encontrada em muitas instalações elétricas convencionais.
Exemplo:
Hager CDC240P — Interruptor diferencial 2P, 40 A, 30 mA, Tipo AC.
Com a crescente presença de equipamentos eletrónicos nas habitações e instalações profissionais, é importante verificar sempre se o Tipo AC é adequado ao circuito e aos equipamentos que serão alimentados.
Diferencial Tipo A
O interruptor diferencial Tipo A consegue detetar as correntes residuais alternadas detetadas pelo Tipo AC e também correntes contínuas pulsantes.
Por esta razão, é particularmente relevante em circuitos que alimentam equipamentos com componentes eletrónicos.
Entre as aplicações podem encontrar-se eletrodomésticos, placas de cozinha, equipamentos eletrónicos e outros aparelhos com circuitos de retificação ou fontes de alimentação eletrónicas.
Exemplos de referências Tipo A:

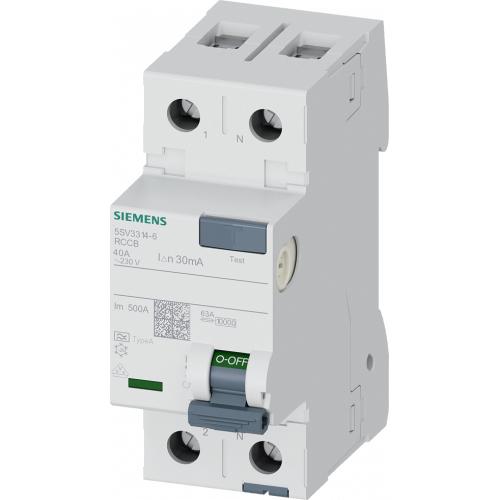

Siemens 5SV3314-6 — 2P, 40 A, 30 mA
Schneider Electric A9R21440 — Acti9 iID, 4P, 40 A, 30 mA

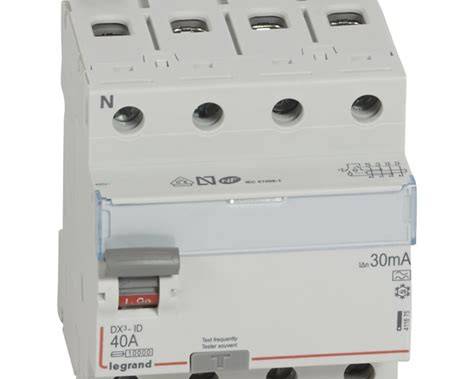

Legrand 411675 — DX³-ID, 4P, 40 A, 30 mA
Diferencial Tipo F
O interruptor diferencial Tipo F inclui as características de deteção do Tipo A, mas acrescenta capacidade para trabalhar com correntes residuais de frequências mistas, normalmente associadas a equipamentos eletrónicos com conversores de frequência monofásicos.
Apresenta também maior imunidade a determinados picos transitórios, reduzindo a possibilidade de disparos intempestivos em instalações mais perturbadas.
É uma solução particularmente interessante para equipamentos como bombas de calor, aparelhos de ar condicionado, máquinas de lavar e outros equipamentos com controlo eletrónico de velocidade ou frequência.
Na gama Legrand DX³-ID existem, por exemplo, interruptores diferenciais Tipo F nas referências 411694, 411695, 411696 e 411697, dependendo da corrente nominal pretendida.
Diferencial Tipo B
O interruptor diferencial Tipo B oferece um nível de deteção mais abrangente.
Além das correntes residuais detetadas pelos tipos anteriores, consegue detetar corrente contínua lisa, bem como outras formas de corrente residual que podem surgir em equipamentos eletrónicos de potência.
É frequentemente utilizado em aplicações como:
carregamento de veículos elétricos, variadores de velocidade, conversores de frequência trifásicos, sistemas UPS, equipamentos industriais e determinadas instalações fotovoltaicas.
Exemplos:
Hager CDB525E — 2P, 25 A, 30 mA, Tipo B
Siemens 5SV3646-4 — 4P, 63 A, 300 mA, Tipo B
A escolha de um diferencial Tipo B deve sempre considerar as características do equipamento protegido e as indicações do respetivo fabricante.
Tipo AC, A, F ou B: qual escolher?
A principal diferença está no tipo de corrente residual que cada equipamento consegue detetar.
| Tipo | Deteção principal | Aplicações típicas |
|---|---|---|
| AC | Corrente residual alternada sinusoidal | Circuitos convencionais com cargas simples |
| A | AC + corrente contínua pulsante | Eletrodomésticos e equipamentos eletrónicos |
| F | Tipo A + frequências mistas | Bombas de calor, ar condicionado e equipamentos com conversores monofásicos |
| B | Tipo F + corrente contínua lisa e outras formas de corrente residual | VE, variadores, UPS e determinadas aplicações industriais |
Não se deve escolher um interruptor diferencial apenas pela corrente nominal ou pelo preço. O tipo de carga ligado ao circuito é igualmente importante.
O que significam 30 mA e 300 mA num diferencial?
Outro parâmetro importante é a sensibilidade diferencial, normalmente indicada em miliamperes (mA).
Os diferenciais de 30 mA são muito utilizados para proteção adicional das pessoas contra choques elétricos.
Valores superiores, como 300 mA, podem ser utilizados para outros objetivos de proteção da instalação, incluindo proteção contra determinadas correntes de defeito e risco de incêndio, dependendo do projeto elétrico e da coordenação das proteções.
Por isso, Tipo A, AC, F ou B não é a mesma coisa que 30 mA ou 300 mA. São características diferentes e devem ser analisadas em conjunto.
Também é necessário considerar fatores como corrente nominal — por exemplo, 25 A, 40 A ou 63 A — número de polos, tensão da instalação e características dos equipamentos protegidos.
Norma IEC 61008-1:2024
Os interruptores diferenciais sem proteção integral contra sobrecorrente para utilização doméstica e semelhante são abrangidos pela IEC 61008-1.
A edição IEC 61008-1:2024 estabelece requisitos gerais e ensaios para RCCBs destinados a tensões de funcionamento até 440 V AC, frequências de 50 Hz, 60 Hz ou 50/60 Hz e correntes nominais até 125 A.
A edição de 2024 constitui uma revisão técnica da norma e substitui a edição anterior e respetivas emendas.
Onde comprar interruptores diferenciais?
Na nossa loja online encontra uma seleção de interruptores diferenciais Hager, Siemens, Schneider Electric, Legrand e outras marcas, com diferentes correntes, sensibilidades, números de polos e tipos de corrente residual.
Consulte a nossa gama de interruptores diferenciais Tipo AC, A, F e B e escolha a solução adequada para a sua instalação.
Perguntas frequentes sobre interruptores diferenciais
Qual é a diferença entre um diferencial Tipo A e Tipo AC?
O Tipo AC responde a correntes residuais alternadas sinusoidais. O Tipo A acrescenta a capacidade de detetar correntes contínuas pulsantes, tornando-o adequado a um número maior de equipamentos eletrónicos modernos.
Para que serve um diferencial Tipo F?
É especialmente indicado para determinadas cargas eletrónicas que podem gerar correntes residuais com frequências mistas, como bombas de calor, aparelhos de ar condicionado e equipamentos com conversores de frequência monofásicos.
Quando é utilizado um diferencial Tipo B?
É utilizado quando podem existir correntes residuais contínuas lisas ou outras formas de corrente que os tipos AC, A ou F não conseguem detetar adequadamente. É comum em determinadas instalações de carregamento de veículos elétricos, variadores de velocidade, UPS e equipamentos industriais.
Um interruptor diferencial de 30 mA é sempre Tipo A?
Não. Os 30 mA indicam a sensibilidade diferencial do aparelho. Existem interruptores de 30 mA Tipo AC, A, F ou B.
Qual o melhor diferencial para uma instalação elétrica?
Não existe um único tipo adequado a todas as instalações. A escolha depende das cargas alimentadas, da corrente nominal, da sensibilidade necessária, do número de polos, das características da instalação e das indicações dos fabricantes dos equipamentos.
